Препарат № 58. Кутикула гусеницы тутового шелкопряда (рис. 54)
Для приготовления препарата можно взять гусеницу любой бабочки, но особенно хорошо детали строения кутикулы выражены у гусеницы тутового шелкопряда. Строение кутикулы взрослого насекомого в общем сходно с тем, которое будет описано ниже. Но вследствие того, что хитин взрослого насекомого гораздо более твердый, его трудно без специальной обработки резать на микротоме. Кроме того, в виду большого различия в плотности окончательно сформированного хитина и клеток гиподермы взрослого насекомого при фиксации хитин отрывается от клеток, и трудно детально изучить его строение.
Гусеницу тутового шелкопряда пятого возраста рекомендуется положить целиком в фиксатор Буэна. Через сутки вырезать участок тела с покровами и поместить этот кусочек вторично в свежеприготовленный фиксатор Буэна. Заливку проводить через целлоидин - касторовое масло. Делают срезы, перпендикулярные
90
к поверхности тела гусеницы, толщиной б-7 μ. Окрашивают срезы по Маллори.
Рассматривают покровные клетки с прилегающей к ним кутикулой. Покровные клетки носят название типодермальных клеток. Они имеют призматическую или кубическую форму, круглое ядро, в цитоплазме иногда находятся зерна темного пигмента.
Гиподермальные клетки вырабатывают кутикулу, в которой без труда можно различить три основных слоя.
Наиболее толстый слой - эндокутикула - непосредственно связан с поверхностью гиподермальных клеток. Иногда можно заметить, что от поверхностной части клетки через всю толщу эндокутикулы проходят тонкие тяжи, представляющие собой плазматические выросты клеток. Хотя каждая гиподермальная клетка образует только часть кутикулярного покрова, кутикула всего насекомого представляет собой единое целое.
Эндокутикула имеет волокнистое строение. Она состоит из пластинок, расположенных параллельно поверхности тела и пронизанных волокнами. При этом волокна в рядом лежащих пластинках перекрещиваются в разных направлениях. Слоистое строение обеспечивает растяжимость кутикулы, так как отдельные слои могут скользить друг по другу; различное направление волокон в пластинках создает большую прочность кутикулы. Эндокутикула на препарате окрашена в синий цвет.
Над эндокутикулой располагается тонкая, очень твердая экзокутикула (эмалевый слой). Обычно в ней содержится пигмент, обусловливающий окраску насекомого. На препарате экзокутикула окрашена в оранжевый или желтый цвет. Этот слой образует различной длины выросты, или зубчики.
Эндо- и экзокутикула состоят из хитина, представляющего собой высокомолекулярное азотистое соединение. Самый поверхностный третий слой - эпикутикула - представляет собой тончайшую пограничную пленку толщиной около 1 μ, одевающую с поверхности все тело насекомого. Эпикутикула не содержит

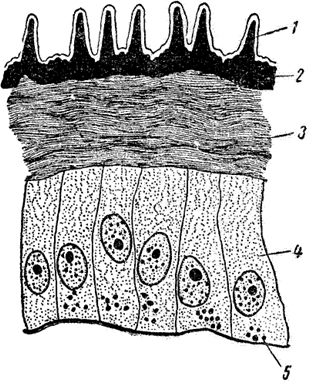

Рис. 54. Кутикула гусеницы тутового шелкопряда (увеличение - ок. 7, иммерсия):
1 - эпикутикула, 2- экзокутикула, 3- эндокутикула, 4-клетки гиподермы, 5- пигментные зерна
91
хитина, имеет жироподобную природу, что препятствует смачиванию покровов насекомого. Обычно эшкутикула плохо заметна даже при большом увеличении микроскопа.
